儀器概述
隨著電力行業的發展和微機綜合自動化產品的推廣應用,保護回路和計量回路的接線正確與否,直接影響到電力系統工作的穩定性和電費計量的準確性,而這兩點正是電力系統非常重要的兩個方面。
由于保護裝置和高壓計量裝置的接線比較多,容易造成錯誤接線,而又不易被察覺,(尤其是差動保護的復雜接線,有時高、低側同時引入,又存在不同的聯結組別,容易接錯,而在平時運行中又可能不會誤動或拒動,存在很大的隱患)。我公司根據現場測試需要,適時開發出“保護回路矢量分析儀”。

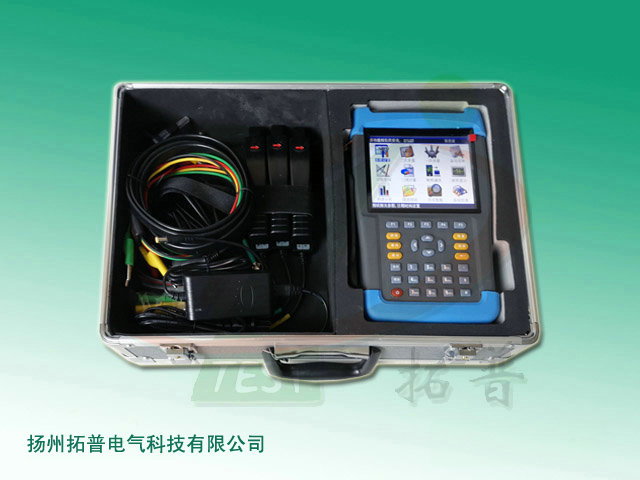

TPSLC 保護回路矢量分析儀集多功能于一身,主要測量功能有:
(1)相位儀功能—校驗主變差動保護和母線差動相位的正確性;
(2)電參量測試儀功能—測試電力系統必要的電參量參數;
(3)計量接線檢測儀功能—對三相三線電能計量接線進行檢測;
(4)諧波含量測試功能—現場測試電壓和電流的諧波含量;
(5)示波器功能—顯示柱狀圖,做為簡單的示波器,用來觀察測試信號波形。
該測量儀器采用DSP交流采樣,可同時測量三路電壓和三路電流模擬量,儀器六通道矢量同屏顯示,人機對話界面友好。
本儀器采用手持式結構,高強度工程塑料機箱,堅固且輕便,使用簡便,方便了現場使用,是電力工作者的得力助手。
功能特點
1、三路電壓、三路電流矢量同屏顯示,對于復雜差動保護裝置可采用雙鉗法進行多次測量,再繪制出完整的六角圖。
2、采用鉗形電流互感器接線,不用斷開電流回路,安全方便。
3、可進行復雜保護裝置的矢量分析,判斷接線是否正確,并給出正確的接線圖以供對比。
4、可進行常規電參量測試,同時顯示三相電壓、三相電流、三相有功功率、三相視在功率、三相相位角;并可直讀折算到互感器一次側的電壓幅值、電流的幅值、功率的數值。
5、可進行三相三線高壓計量裝置錯誤接線檢查,能對三相三線48種接線進行分析判斷,直接給出分析結果;查處隨意改變計量接線的竊電手段,有效避免電費流失。
6、可進行現場被測信號的諧波分析,能分析出2~21次諧波的各次含量,自動計算出總諧波失真度。
7、大屏幕、高亮度的彩色液晶顯示,全漢字圖形化菜單及操作提示實現友好的人機對話,硅膠觸摸按鍵使操作更舒適、手感更佳,液晶寬溫、帶亮度調節,適應冬夏各季環境應用。
8、大容量鋰電池供電,連續工作長達8小時。
9、用戶可隨時將測試的數據以記錄的形式保存下來,以供集中統一管理、備案、查閱,可存儲1000組以上的數據。
10、具備萬年歷、時鐘功能,實時顯示測試工作進行的日期及時間。
11、體積小、重量輕,便于現場使用。
技術參數
1、輸入特性
(1)電壓通道數量:3通道
(2)電壓測量范圍:0~450V
(3)電壓顯示分辨率:0.01V
(4)電流通道數量:3通道
(5)電流測量范圍:0~10A
(6)電流顯示分辨率:0.0001A
(7)相位測量范圍:-180°~+180°
(8)諧波分析次數:2~21次
2、準確度
(1)電壓:±0.2%
(2)電流、功率:±0.5%
(3)相角:±1°
(4)諧波電壓含有率測量誤差:≤0.3%
(5)諧波電流含有率測量誤差:≤0.5%
3、工作溫度:-15℃~+40℃
4、充電電源:AC220V
5、主機功耗:≤3VA
6、電池工作時間:≤10小時
7、絕緣:
(1)電壓、電流輸入端對機殼的絕緣電阻≥100MΩ。
(2)工作電源輸入端對外殼之間承受工頻2kV(有效值),歷時1分鐘實驗。
友情提醒:購置智能電力測試儀器儀表要選直接生產商的產品,產品質量及售后服務有保證!產品咨詢:0514-88988010
