產品概述
    TPXGC 架空線路接地故障定位儀適用于小電流接地系統架空線路，在線路發生單相接地故障而停運后，可用本設備對接地點進行精確定位。

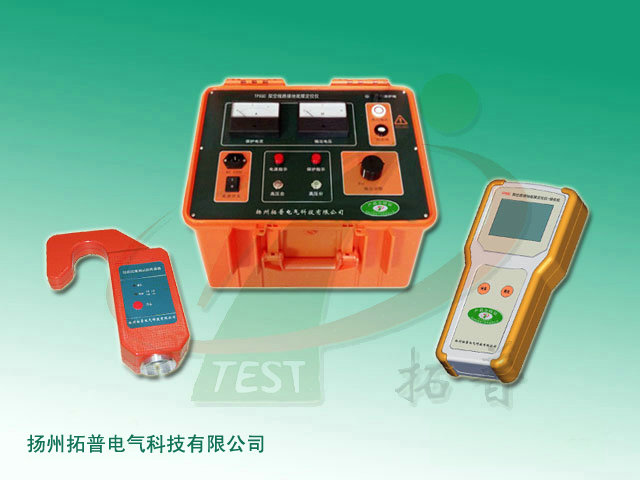

    TPXGC架空線路接地故障定位儀可進行多條線路的故障定位。整套設備由發射機、接收機、傳感器及附件組成。在故障線路停運后，由發射機向線路施加高壓信號使故障重現，在線路沿途用絕緣桿將傳感器掛在線路上檢測信號，并通過無線方式向地面上的接收機傳輸數據，接收機顯示測量結果。在故障點前，電流持續存在，故障點后，電流消失?？上冗M(jìn)行粗略分段，再準確定點，從而快速確定故障位置。

功能特點
1、適用于小電流接地系統配電網，檢測架空線路的單相金屬性接地、經電弧接地、經過渡電阻接地等多種故障。
2、在線路停運后進行定位，特別適用于有電纜分支的故障線路。
3、施加高壓信號使故障重現，電流信號穩定，易于檢測。
4、超低頻信號避免系統分布電容影響，能對高阻值故障進行定位。
5、發射機安全特性：高壓?jiǎn)?dòng)閉鎖功能、輸出允許直接短路。
6、傳感器使用高靈敏度傳感器，開口設計，無需閉合，方便在線路上掛接。
7、傳感器和接收機無線通訊傳輸，安全可靠。
8、發射機可使用市電、發電機供電，傳感器和接收機干電池供電。
9、發射機體積小，重量輕；傳感器為體積重量小，方便沿線掛接；接收機為手持式設計。
10、接收機采用大屏幕液晶顯示器，顯示傳感器狀態、電流波形和電流值。

技術參數
1、定位精度：0.2m
2、發射機輸出特性：
（1）輸出頻率：1Hz
（2）開路電壓：基波有效值0～2800V（脈動直流，峰值8kV，相當于10kV線路的相電壓峰值）
（3）短路電流：基波有效值0～35mA（脈動直流，峰值100mA）
3、傳感器與接收機的無線通訊距離：不小于30m
4、發射機電源：AC 220V市電，可接發電機（輸出功率≥1500W）
5、發射機功率：高功率900W
6、傳感器電源：3節7號堿性干電池
7、接收機電源：5節5號堿性干電池
8、使用條件：溫度：-10℃～40℃，濕度：5～90％RH，海拔：<4500m
