設備簡介
    TPTDC 土壤電阻率測試儀專為現場測量接地電阻、土壤電阻率、接地電壓、交流電壓而精心設計制造。該儀器采用數字及微處理技術，精密4線法、3線法和簡易2線法測量接地電阻，導入FFT（快速傅立葉變換）技術、AFC（自動頻率控制）技術，具有獨特的抗干擾能力和環境適應能力，重復測試一致強，確保長年測量的高精度、高穩定性和高可靠性。其廣泛應用于電力、電信、氣象、油田、建筑、防雷及工業電氣設備等的接地電阻、土壤電阻率、接地電壓、交流電壓測量。
    TPTDC土壤電阻率測試儀由主機、監控軟件、測試線、輔助接地棒、通訊線等組成。主機超大LCD顯示，白屏背光，棒圖指示，一目了然。同時能存儲300組數據，通過監控軟件實現歷史查詢與在線實時監測功能，動態顯示，告警指示，具有歷史數據讀取、查閱、保存、報表、打印等功能。

技術指標
1、基準條件和工作條件
影響量          基準條件     工作條件     備注
環境溫度        23℃±1℃    -10℃～40℃  ----
環境濕渡        40%～60%     ＜80%        ----
儀表工作電壓    9V±0.1V     9V±1.5V     ----
輔助接地電阻值  ＜100Ω      ＜30kΩ       rC、rP
干擾電壓        無           ＜20V        ----
干擾電流        無           ＜2A         ----
測R時電極間距   a＞5d        a＞5d        ----
測ρ時電極間距   a＞20h       a＞20h       ----

2、一般規格
功  能：二三四線測量接地電阻、土壤電阻率；接地電壓、交流電壓測量
電  源：DC 9V（堿性干電池 LR14 1.5V 6節 ，連續待機300小時）
量  程：接地電阻：0.00Ω～30.00kΩ
        土壤電阻率：0.00Ωm～9000kΩm
        接地電壓：0V～600V
測量方式：精密4線、3線法測量、簡易2線測量接地電阻
測量方法：接地電阻：額定電流變極法，測量電流20mA Max
          土壤電阻率：四極法（溫納法）
          對地電壓：平均值整流（P(S)-ES接口間）
測試頻率：128Hz/111Hz/105Hz/94Hz(AFC)
短路測試電流：AC 20mA max
開路測試電壓：AC 40V max
測試電壓波形：正弦波
電極間距范圍：可設定1m～100m
換  檔：接地電阻：0.00Ω～30.00kΩ全自動換檔
        土壤電阻率：0.00Ωm～9000kΩm全自動換檔
背  光：可控白屏背光，適合昏暗場所使用
顯示模式：4位超大LCD顯示，白屏背光
測量指示：測量中LED閃爍，LCD倒計數,進度棒圖指示
LCD尺寸：128mm×75mm
LCD顯示域：124mm×67mm
儀表尺寸：高寬厚：215mm×190mm×95mm
標準測試線：4條：紅色20m，黑色20m，黃色10m，綠色10m各1條
簡易測試線：2條：紅色1.6m，黑色1.6m各1條
輔助接地棒：4根：φ10mm×150mm
測量時間：對地電壓：約3次/秒
          接地電阻、土壤電阻率：約5秒/次
測量次數：5000次以上(短路測試，測1次，停30秒再測)
線路電壓：AC 600V以下測量
RS232接口：具有RS232接口，軟件監控，存儲數據可以上傳電腦，保存打印
通 訊 線：RS232通訊線1條，長1.5m
數據存儲：300組，“MEM”存儲指示，顯示“FULL”符號表示存儲已滿
數據保持：保持?jǐn)?shù)據時“HOLD”符號指示
數據查閱：查閱數據時“READ”符號指示
溢出顯示：超量程溢出時“OL”符號指示
干擾測試：自動識別干擾信號，干擾電壓高于5V時“NOISE”符號指示
輔助接地測試：具有輔助接地電阻值測試功能，0.00KΩ～30kΩ(100R+rC<50kΩ，100R+rP<50kΩ)
報警功能：測量值超過報警設定值時，“嘟--嘟--嘟--”報警提示
電池電壓：當電池電壓降到約7.5V時，電池電壓低符號“ 顯示，提醒更換電池
功    耗：待機：約20mA(背光關閉)
          開機開背光：約45mA(背光關閉25mA)
          測量：約100mA(背光關閉)
工作溫濕度：-10℃～40℃；80%rh以下
存放溫濕度：-20℃～60℃；70%rh以下
過載保護：測量接地電阻：C(H)-E、P(S)-ES各端口間AC 280V/3秒
絕緣電阻：20MΩ以上(電路與外殼之間500V)
耐    壓：AC 3700V/rms(電路與外殼之間)
電磁特性：IEC61326(EMC)
適合安規：IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等級2)；IEC61010-031；IEC61557-1(接地電阻)；IEC61557-5(土壤電阻率)；JJG 366-2004。

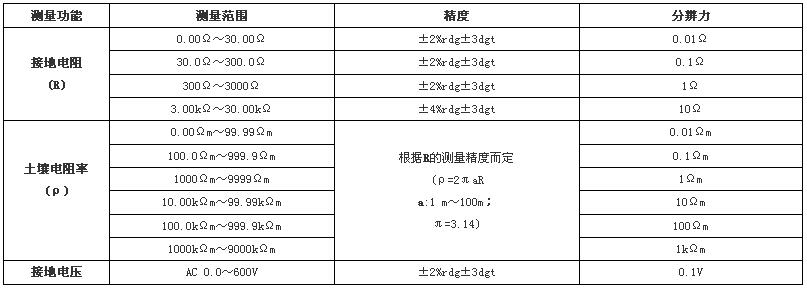

3、基準條件下基本誤差及性能指標
