- 避雷器測試儀器
){kind=small}

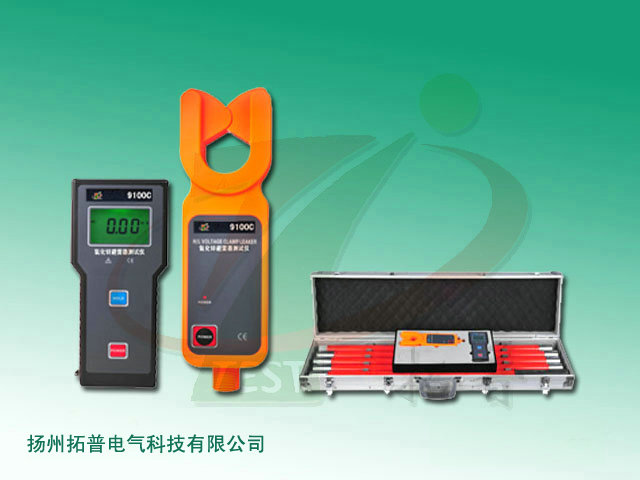

名稱：ETCR9100C氧化鋅避雷器測試儀
型 號：ETCR9100C
ETCR9100C 氧化鋅避雷器測試儀鉗頭與引導區創新的一體化設計，確保了常年無間斷測試的高精度、高可靠性、高穩定性。絕緣桿輕便，具有防潮﹑耐高溫﹑抗沖擊﹑抗彎﹑高絕緣、可伸縮等特點。ETCR9100C氧化鋅避雷器測試儀突破傳統結構，通過高精度漏電流檢測(分辨率1uA),在線判斷氧化鋅避雷器的運行情況，采用CT及屏蔽技術，由專用高壓檢測儀配高壓絕緣桿組成，無線傳送測試數據，配備無線接收器，能直線30米內接收被測數據。
詳細介紹
產品簡介
ETCR9100C 氧化鋅避雷器測試儀突破傳統結構，通過高精度漏電流檢測(分辨率1uA),在線判斷氧化鋅避雷器的運行情況，采用CT及屏蔽技術，由專用高壓檢測儀配高壓絕緣桿組成，無線傳送測試數據，配備無線接收器，能直線30米內接收被測數據。
ETCR9100C氧化鋅避雷器測試儀鉗頭與引導區創新的一體化設計，確保了常年無間斷測試的高精度、高可靠性、高穩定性。絕緣桿輕便，具有防潮﹑耐高溫﹑抗沖擊﹑抗彎﹑高絕緣、可伸縮等特點。儀表還具有數據保持、數據存儲功能，其專用高壓鉗通過按壓或退拔絕緣桿能方便鉗夾或撤離避雷器的高壓端或接地端，安全、省時快捷。
由于投入運行后的避雷器泄漏電流應小于500uA（《現場絕緣試驗實施導則 避雷器試驗DL474.5-92》中7.1條），根據測試避雷器的漏電情況來判斷避雷器的運行情況，若實測避雷器泄漏電流過大，超過500uA，若排除系統電壓過高的原因，則避雷器可能有污漬、或內部受潮、或老化，漏電流越大，有污漬或受潮或老化就越嚴重，工作人員可以根據測試的漏電情況決定是否對避雷器進行維護處理或拆下到實驗室檢測，避免了盲目拆下檢測。
功能指標
現場應用
友情提醒：購置儀器要選直接生產商的產品，產品質量及售后服務有保證！產品咨詢：0514-88988010
ETCR9100C 氧化鋅避雷器測試儀突破傳統結構，通過高精度漏電流檢測(分辨率1uA),在線判斷氧化鋅避雷器的運行情況，采用CT及屏蔽技術，由專用高壓檢測儀配高壓絕緣桿組成，無線傳送測試數據，配備無線接收器，能直線30米內接收被測數據。
ETCR9100C氧化鋅避雷器測試儀鉗頭與引導區創新的一體化設計，確保了常年無間斷測試的高精度、高可靠性、高穩定性。絕緣桿輕便，具有防潮﹑耐高溫﹑抗沖擊﹑抗彎﹑高絕緣、可伸縮等特點。儀表還具有數據保持、數據存儲功能，其專用高壓鉗通過按壓或退拔絕緣桿能方便鉗夾或撤離避雷器的高壓端或接地端，安全、省時快捷。
由于投入運行后的避雷器泄漏電流應小于500uA（《現場絕緣試驗實施導則 避雷器試驗DL474.5-92》中7.1條），根據測試避雷器的漏電情況來判斷避雷器的運行情況，若實測避雷器泄漏電流過大，超過500uA，若排除系統電壓過高的原因，則避雷器可能有污漬、或內部受潮、或老化，漏電流越大，有污漬或受潮或老化就越嚴重，工作人員可以根據測試的漏電情況決定是否對避雷器進行維護處理或拆下到實驗室檢測，避免了盲目拆下檢測。
功能指標
|
功 能
|
通過高精度漏電流檢測，在線判斷氧化鋅避雷器是否有可能污漬或內部受潮或老化
|
|
電 源
|
DC6V 堿性干電池（1.5V AAA×4）
|
|
測試方式
|
鉗形CT，積分方式
|
|
傳輸方式
|
433MHz無線傳送，傳輸距離30m
|
|
顯示模式
|
4位LCD顯示，背光功能，適合昏暗場所
|
|
LCD尺寸
|
47mm×28.5mm
|
|
儀表尺寸
|
高壓檢測儀寬高厚：68mm×245mm×40mm；接收器：寬高厚75mm×170mm×30mm
|
|
鉗口尺寸
|
φ33mm
|
|
采樣速率
|
2次/秒
|
|
測量范圍
|
AC 0.000mA～30.00mA（50/60Hz自動）
|
|
分 辨 率
|
1uA
|
|
換 檔
|
AC 0.000mA～30.00mA全自動換檔
|
|
測試精度
|
±2%±5dgt （23℃±5℃，80%RH以下）
|
|
數據存儲
|
99組，存儲過程中“MEM”符號指示， “FULL”符號閃爍顯示表示存儲已滿
|
|
數據保持
|
通常測試模式下按HOLD鍵保持?jǐn)?shù)據，“HOLD”符號顯示，再按HOLD鍵取消
|
|
數據查閱
|
“MR”符號指示，能上下翻閱所存數據
|
|
溢出顯示
|
超量程溢出功能：“OL”符號顯示
|
|
無信號指示
|
當接收器沒有收到發射信號時動態顯示“no- -”符號
|
|
自動關機
|
開機約15分鐘后，儀表自動關機，以降低電池消耗
|
|
電池電壓
|
當電池電壓低于4.8V時，電池電壓低符號“”顯示，提醒更換電池
|
|
儀表質量
|
檢測儀：335g（含電池），儀表總質量：2.5Kg（含絕緣桿和電池）
|
|
工作溫濕度
|
-20℃～40℃； 80%Rh以下
|
|
存放溫濕度
|
-20℃～60℃； 70%Rh以下
|
|
干 擾
|
無433MHz同頻信號干擾
|
|
絕緣桿尺寸
|
φ32mm，1m/節（5節）
|
|
絕緣強度
|
單節絕緣桿AC110kV/rms，高壓檢測儀外殼與鐵心間：AC1000V/rms
|
|
結 構
|
防滴漏Ⅱ型
|
|
適合安規
|
IEC1010-1、IEC1010-2-032、污染等級2、CAT Ⅲ(600V)、 IEC61326(EMC標準)
|
|
隨機附件
|
鉗表：1件；接收器：1件；儀表箱：1件；絕緣桿（1米）：5個；電池（LR03）：8件
|
現場應用
友情提醒：購置儀器要選直接生產商的產品，產品質量及售后服務有保證！產品咨詢：0514-88988010
