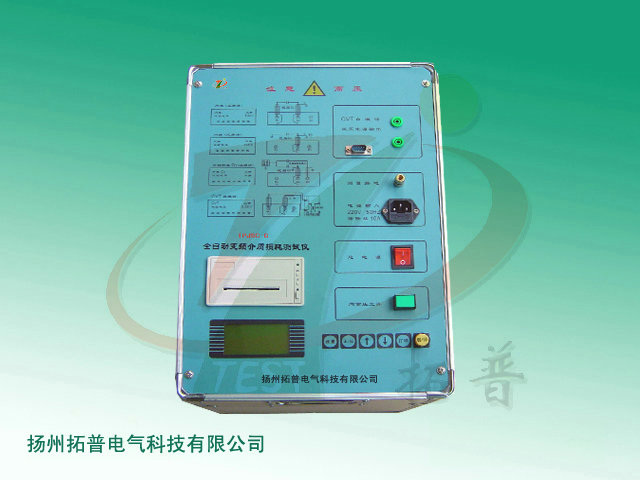

名稱:全自動異頻介質損耗測試儀
型 號:TPJSC-C
價 格:0元
TPJSC-C 全自動異頻介質損耗測試儀是拓普電氣成功研發的介質損耗測試儀。異頻測量(變頻)就是把50HZ變成其它頻率,可以排除干擾。其變頻后的頻率一般離50HZ有一定距離,其50Hz條件下的電容值cx及tgδ值是換算模擬出來的,與真實工頻測試有一定的距離,尤其對少數被試品,測出數據就有明顯誤差,經過綜合比較,現研制一種新型介質損耗測量?jī)x,其原理不改變頻率,能得到50HZ條件下電容值cx及tgδ值,提高測量可靠性和準確性,完全抑制電場干擾,滿足電場下的使用要求。
 詳細介紹

產品簡介
    TPJSC-C 全自動異頻介質損耗測試儀是揚州拓普電氣科技有限公司成功研發的介質損耗測試儀。隨著城鄉電網改造的不斷深入,更高變電站越來越多,倒相法、移相法,已不能滿足現場測試需求,異頻測量(變頻),把50HZ變成其它頻率,可以排除干擾。但由于電子技術的限制,其變頻后的頻率一般離50HZ有一定距離,其50Hz條件下的電容值cx及tgδ值是換算模擬出來的,與真實工頻測試有一定的距離,尤其對少數被試品,測出數據就有明顯誤差,經過綜合比較,現研制一種新型介質損耗測量?jī)x,其原理不改變頻率,能得到50HZ條件下電容值cx及tgδ值,提高測量可靠性和準確性,完全抑制電場干擾,滿足電場下的使用要求。
    TPJSC-C 全自動異頻介質損耗測試儀體積最小,重量最輕,便于攜帶。有靈活的擴展性,通過接口與計算機連接,使用強大的軟件附件,對儀器升級,人性化設計,全自動操作。本儀器適合500kv及以下電站有干擾現場的試驗。

產品特點
1、具有多種測量方式,可選擇正/反接線、內/外標準電容器、CVT和內/外試驗電壓進行測量。正接線可測量高壓介損。
2、測量電容式電壓互感器(CVT)時,無需其它外接設備。
3、內置SF6標準電容器,tgδ<0.005%,受空氣濕度影響小。
4、抗干擾效果好,內置自動跟蹤的變頻電源,能有效地消除強烈電場干擾對測量的影響,適用于500kv極其以下電站的強干擾現場試驗。
5、高壓短路和突然斷電時,儀器能迅速切斷高壓,并發出警告信息。
6、測量重復性好,電壓線性好(測量準確度不受電壓影響)。
7、大屏幕液晶顯示,操作方便。一體化結構,便于攜帶。
8、儀器自帶打印機,可以打印測試數據。
9、高壓電纜連接至試品,保障安全;儀器未接地報警,安全措施完備。

技術指標
1、環境溫度:-10℃~50℃(當溫度超出20℃±5℃時,每變化10℃儀器基本誤差的改變量不超過基本誤差限的1/2)
2、相對濕度:30%~85%
3、電源電壓:220V±22V, 頻率50±5Hz(可用發電機作電源。工作時發電機外殼要可靠接地)
4、電路功耗:不大于40VA
5、測量范圍:
5.1介質損耗(tgδ):0~1    分辨率0.0001
5.2電容量(Cx):≤60000PF  小分辨率0.01PF
5.2.1內接方式
      試驗電壓               試品電容量
      5KV  7.5KV  10KV     3PF~60000PF
      1.5KV  2.25KV  3K     10PF~0.35μF
      0.5kv  0.75kv  1kv      30PF~1.5μF
5.2.2外接方式
     “外接升壓器”方式高試驗電壓10KV
     “外接Cn”方式(外接高壓、外接標準電容器)高試驗電壓由標準電容器和被試品的耐壓值決定(Umax=Imax/ωC)
      標準回路大電流50mA(In=UωCn)
      被試回路大電流2A(Ix=UωCx)

友情提醒:購置儀器要選直接生產商的產品,產品質量及售后服務有保證!產品咨詢:0514-88988010
