產品簡介

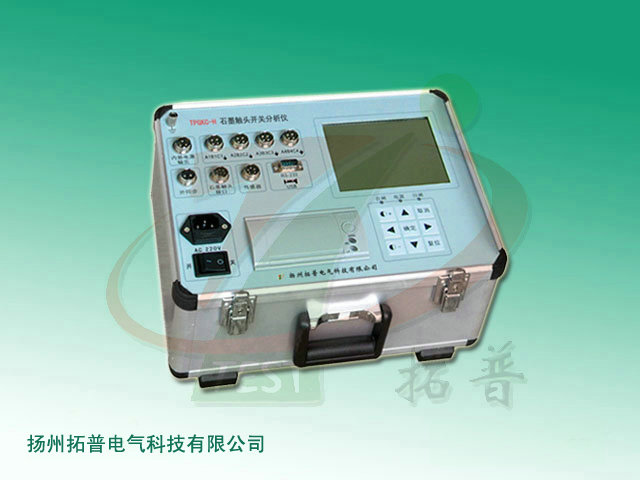

    TPGKC-H 石墨觸頭開關特性測試儀可進行西門子石墨觸頭開關測試，能夠準確測量石墨觸頭開關3個斷口的動態電阻波形、時間、同期。該儀器采用直線行程傳感器，旋轉傳感器，安裝十分方便?？呻S時快速打印相關試驗數據，適用于各類SF6開關、GIS組合電器、真空開關、油開關的機械特性試驗。

功能特點
產品功能
1、時    間：12個斷口的固有分、合閘時間，同相同期、相間同期。
2、石墨觸頭：3路石墨觸頭參數測試。
3、重 合 閘：每斷口的合－分時間（金短時間），分－合時間（無電流時間），分－合－分時間：一分時間、一合時間、二分時間。
4、彈    跳：每斷口的合閘彈跳時間，彈跳次數，彈跳過程，彈跳波形。
5、速    度：剛分、剛合速度，大速度，時間－行程特性曲線；重合閘一分速度，一合速度，二分速度。
6、行    程：總行程，開距，超行程，過沖行程，反彈幅值。
7、電    流：分、合閘線圈的分、合閘電流值、電流波形圖。
8、動作電壓：機內提供DC30～270V/20A（瞬時工作）數字可調斷路器動作電源，自動完成斷路器的低電壓動作試驗，測量斷路器的動作電壓值。

產品特點
1、該石墨觸頭開關特性測試儀主機為工控機。
2、抗干擾能力強，在500kV變電站試驗，也能輕松試驗，準確測量。
3、西門子石墨觸頭開關測試，能夠準確測試石墨觸頭開關3個斷口的動態電阻波形、時間、同期。
4、直線行程傳感器，旋轉傳感器，安裝極為方便、簡捷。
5、開關動作一次，得到開關機械特性試驗所有數據及相應的波形圖譜。
6、適用于國內外生產的所有型號的SF6開關、GIS組合電器、真空開關、油開關的機械特性試驗。
7、主機可存儲1000組現場分、合閘試驗結果，機內實時時鐘，便于存檔保存試驗日期、時間。
8、該開關測試儀可直接使用U盤保存轉移數據。
9、主機大屏幕、寬溫帶、背景光液晶、全中文顯示所有數據及圖譜，液晶對比度電子調節、斷電記憶。
10、中文菜單操作,使用方便，內置打印機快速打印所有數據及圖譜。
11、儀器配有與PC機聯機的RS-232接口及《斷路器數據分析管理軟件Windows中文版》，可與PC機聯機操作，試驗結果直接存入硬盤，也可輸出到各類針式、激光或噴墨打印機打印試驗報告，使現場試驗計算機化。
12、剛分、剛合速度定義編制了相應的分析軟件，根據需要，任意分析，適用于國內外開關的測速。

技術參數
1、使用環境
   輸入電源：AC 220V±10%、50Hz±10%   大氣壓力：86～106kpa
   環境溫度：-10～40℃                 環境濕度：≤80%RH
2、安全性能
   絕緣電阻：＞2MΩ
   介電強度：電源對機殼工頻1.5kV耐壓1分鐘，無閃絡與飛弧。
3、基本參數
   時    間：普通開關：量程：4000.0ms       分辨率：0.1ms
　　　    　           誤差：①100ms以內    0.1ms±1個字
                             ②100ms以上    0.1% ±1個字
　　　　   　　              ③同期         ±0.1ms
         石墨觸頭開關：量程：4000.0ms       分辨率：0. 1m/s
                       誤差：①0.5%±1個字
                             ②同期         ±0.1ms
   速　  度：量程：20.00m/s                 分辨率：0.01m/s
             誤差：1%±0.1m/s
   行    程：真空斷路器：量程：50.0mm   分辨率：0.1mm  誤差：1%±1個字
             SF6 斷路器：量程：300.0mm  分辨率：1mm    誤差：1%±1個字
             少油斷路器：量程：600.0mm  分辨率：1mm    誤差：1%±1個字
   電    流：量程：20.00A               分辨率：0.01A
   輸出電源：DC30～250V數字可調/20A（瞬時工作）
   微機接口：①標準RS-232接口 ②U盤接口
