- 串聯諧振裝置
){kind=small}

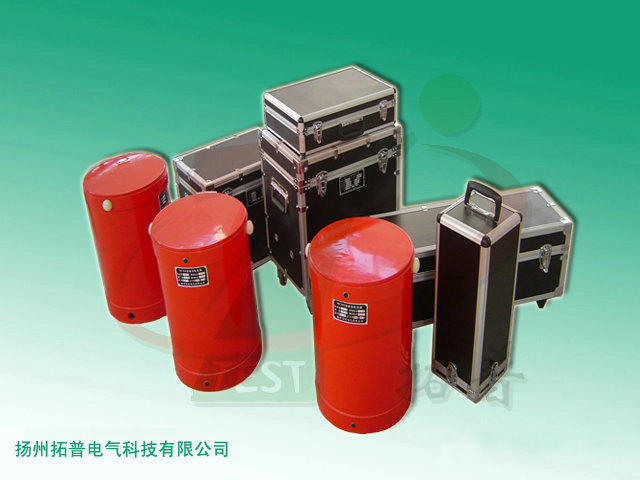

名稱：串聯諧振
型 號：TPCXZ
TPCXZ 串聯諧振是串聯諧振交流耐壓試驗裝置的簡稱。儀器運用串并聯諧振的原理，通過調節變頻控制器的輸出頻率，使得回路中的電抗器的電感L和試品電容C發生諧振，諧振電壓即為試品上所加電壓。通過調頻控制器提供供電電源，試驗電壓由勵磁變壓器經過初步升壓后，使高電壓加在電抗器L和被試品CX上，通過改變調頻控制器的輸出頻率，使回路處于串聯諧振狀態；回路的諧振頻率取決于被試品電容CX和電抗器的電感L，調節變頻控制器的輸出電壓，使試品上高壓達到所需要的電壓值。
詳細介紹
產品簡介
TPCXZ串聯諧振是串聯諧振交流耐壓試驗裝置的簡稱。儀器運用串并聯諧振的原理，通過調節變頻控制器的輸出頻率，使得回路中的電抗器的電感L和試品電容C發生諧振，諧振電壓即為試品上所加電壓。通過調頻控制器提供供電電源，試驗電壓由勵磁變壓器經過初步升壓后，使高電壓加在電抗器L和被試品CX上，通過改變調頻控制器的輸出頻率，使回路處于串聯諧振狀態；回路的諧振頻率取決于被試品電容CX和電抗器的電感L，調節變頻控制器的輸出電壓，使試品上高壓達到所需要的電壓值。
TPCXZ串聯諧振針對GIS試驗電壓高、試驗電流小的特點進行設計。裝置自動化程度高、體積小、重量輕；全套裝置各單元重量均不超過40kg，適合現場搬運；電抗器采用干式環氧澆注、運行可靠、搬運方便，現場試驗無須吊裝，可人工進行安裝試驗。
產品特點
大屏幕顯示試驗數據、試驗狀態，并有實時操作步驟提示功能
能靈活整定實驗電壓、調頻范圍、加壓時間
試驗結果能計算出被試品電容
體積小、重量輕、操作方便
分辨率高、頻率分辨率為0.001HZ
安全可靠高、系統具有過電流、過電壓及放電保護功能，可有效保護人身及設備安全，試驗結果可打印
成套組成
成套裝置組成為變頻調壓電源、勵磁變壓器、電抗器、分壓器及補償電容器。
技術參數
環境溫度：-10～45℃
環境濕度：≤90%
海拔高度：≤2000M
電源輸入：220V±10%單相 50Hz 輸出0～220V(≤10KW)
380V±10%三相 50Hz 輸出0～400V
額定試驗容量：0～8000KVA（選擇）
諧振電壓：0～1000KV（選擇）
頻率調節范圍：0.1～300Hz
系統測量精度：1.0級
頻率調節分頻率：0.01Hz
不穩定度：≤0.05%
輸出波形：正弦波
波形畸變率：≤0.5%
噪聲：≤60dB
電抗器Q值：30～200（選擇）
友情提醒：購置儀器要選直接生產商的產品，產品質量及售后服務有保證！產品咨詢：0514-88988010
