名稱：組合式滑觸線
型 號：HXPnR-H系列
價 格：0元

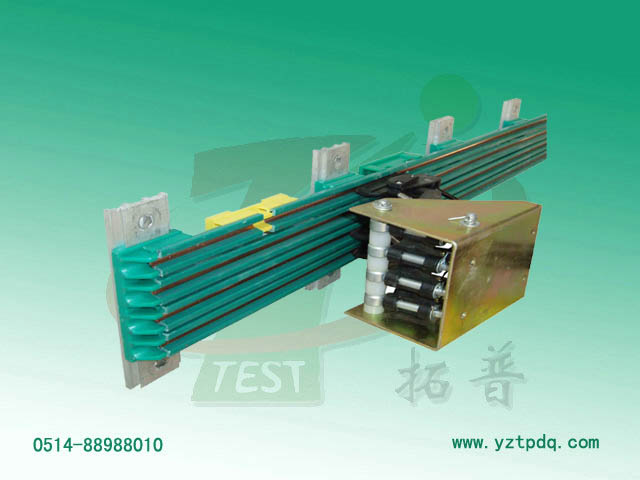

HXPnR-H系列組合式滑觸線由H型鋁合金本體導軌加壓V型不銹鋼滑接帶、PVC絕緣外殼、外置式集電器以及懸吊、固定等組件組合而成。該產品以其設計新穎、結構合理、維護方便、使用安全等特點被廣泛應用于電流較大、使用頻率較高、運行速度快和環境較差的場合。
 詳細介紹

組合式滑觸線

  HXPNR.H 系列組合式滑觸線由H型鋁合金導軌加壓V型不銹鋼嘩接鍋帶。PVC絕緣護套外殼。外置式集電器以及懸吊、固定等組件組合而成?；€整體安裝后，沒有導線的外露部分。該產品以設計合理，維護方便，安全可靠等特點，廣泛應用于冶金、電力、貨場、化工、造紙、起重，使用頻率高和環境較差的場合。
            主要參數
　規　　格
HXPnR-HD2
HXPnR-HD3
HXPnR-HD5
HXPnR-HD8
HXPnR-HD13
HXPnR-HD20
　額定電壓(A)
200A
300A
500A
800A
1300A
2000A
　+35℃時電流電阻(Ω/m) 11.4x 10.4x 9.4x 6.8x 5.7x 4.8x
　軌距800mm時軌間阻抗(Ω/m)
 22.2x 18.2x 16.5x 12.0x 10.1x 9.0x
　行動電壓 600V/A或600V/DC
　絕緣護套擊穿電壓(KV) 13.9
　絕緣提表面電阻（Ω） 2x10
　DC >600V
　允許運行速(m/min) 600
　環境溫度范圍 -25℃+55℃
　絕緣材料可燃性
23.6x31.6 自滅
　外型尺寸 32x42
　懸掛間距
　導軌斷面膨脹 安裝長度在200m內不考慮
　導軌標準長度 6
　注：HXRnR-H型有鋁合金和銅體兩種滑線材料。
